Ergonomische Maus - Selbst gebaut

Warum muss man sich eine ergonomische Maus selber bauen, die gibts doch für billig Geld an jeder Ecke zu kaufen?

1. Weils Spaß macht und ich es kann

2. Weil es mit der Ergonomie meist nicht so weit her ist, wie folgende Überlegungen zeigen

Kann jeder auch mal selber ausprobieren:
Wenn ich meinen Arm auf den Schreibtisch lege, um die Maus zu bedienen, muss ich den in eine unnatürliche und recht verkrampfte Stellung drehen, siehe Bild:

verkrampfter arm

Wenn ich den Arm hingegen ganz normal und entspannt auf den Tisch lege, sieht das ungefähr so aus (wie gesagt, kann jeder mal selber probieren):

normale armhaltung

Eine Maus, die dieser Armhaltung gerecht wird, habe ich noch nicht gefunden.

Wenn irgendjemand aus diesen Ideen hier Profit schlägt, möge er mich bitte beteiligen!!!
Oder so ehrlich sein und sagen, wo er seine Ideen her hat !
(ins Netz gestellt am 06.01.2009)

So weiter im Text.

Also was folgt daraus?
Idee gehabt -> UMSETZEN!!!

Material:

Was haben wir denn so rumliegen?

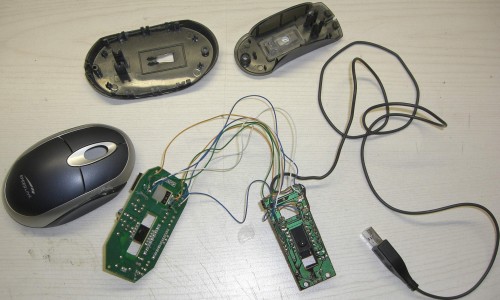

AHHH, zwei alte Mäuse, die keiner mehr braucht. Bei der einen funktioniert der Abtaster sehr gut, aber die Knöpfe sind kaputt, die andere ist eine Billigmaus, deren Abtaster nix taugt, aber die Knöpfe gehen (immerhin). Aus zwei mach eins und schwupps, hat man seine Ergomaus.

bausatz

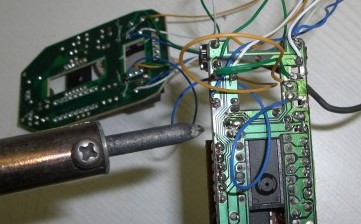

Soooo schnell gings dann doch nicht, musste erst mal gelötet werden mit die Feinlötkolben an der Mikroelektronik:

loetspitze

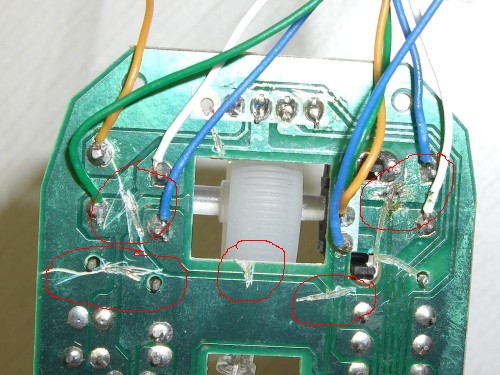

Die Schalter sind recht schnell überbrückt, man muss halt die kleine Feinheit beachten, dass man die Platine der Maus, die die Schalter zur Verfügung stellt, ein klein wenig professionell bearbeitet, damit die Schalter auch wirklich vom Rest der noch vorhandenen Elektronik getrennt sind. Und zwar die einzelnen Lötkontakte untereinander, sieht wie folgt aus:

platinenveredelung

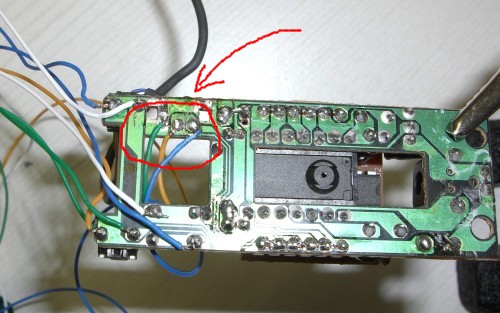

Weiterhin muss man eine Ansteuerung des Scrollrades aus der Platine der anderen Maus rauslöten, sonst kann man das Rad nicht verwenden (will ich aber), sieht wie folgt aus:

scrollrad loeten

Ist quasi eigentlich eine reine Verlängerung, sofern die Scrollradtechnik bei beiden Mäusen gleich ist (was sie hier Gott-sei-Dank war).

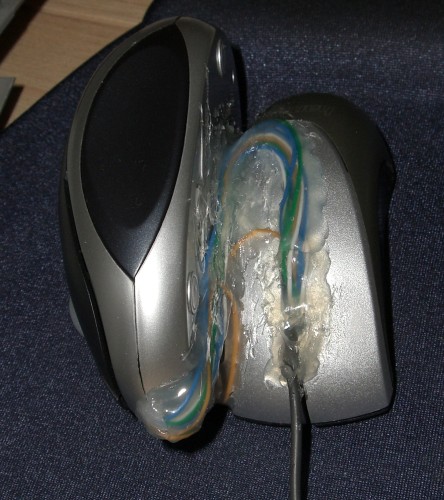

Jetzt - wie immer - viiiiiiieeeeeel Kleber der Heiß-Klebepistole (nebenbei eine der besten Erfindungen für Bastler) draufschmieren, zampappen und der Prototyp sieht so aus und man glaubt es kaum, er funktionert sogar (immerhin ist diese Seite damit schon erstellt worden):

maus fertig

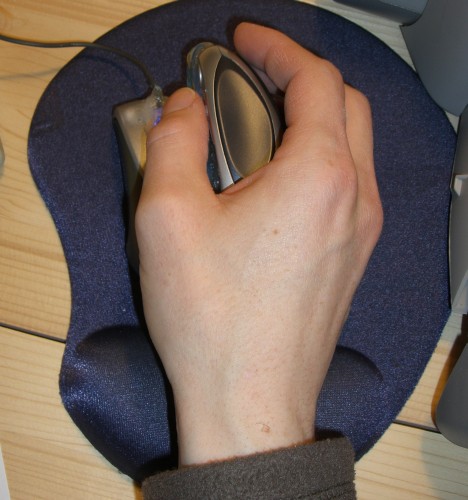

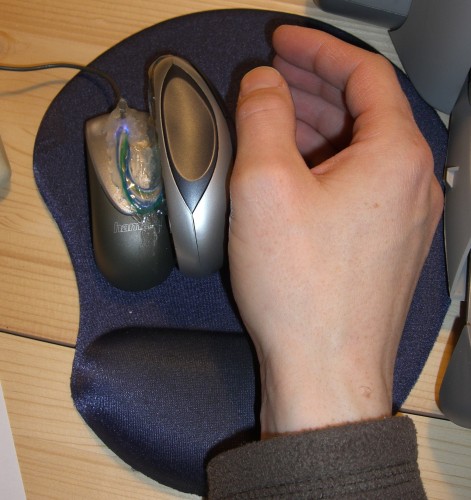

Bei Benutzung sieht das dann so aus:

neben hand

in hand


Kommt doch den anfänglichen Überlegungen recht nahe und bis jetzt funktioniert das Ding tadellos.
Ob es meinen Ansprüchen an Ergonomie genügt, werde ich nach einer ausgiebigen Testphase (Minimum 6 Stunden am Stück Extrem-Internet-Surfen) in einigen Wochen hier bekannt geben.

Weitere Verbesserungen (sollten sich bei diesem genialen Design überhaupt welche ergeben) werde ich natürlich auch hier publizieren.

Wer mit der Kürze der Anleitung nicht klarkommt oder Teile der Anleitung nicht versteht, der sollte nochmals alle Folgen von Mc-Gyver gucken und er wird erleuchtet und verstehen.
OK, ein bißchen Ahnung von Elektronik und wie einzelne elektronische Bauteile funktionieren, könnte natürlich auch weiterhelfen ;-)


Und wie immer am Ende:

Kosten-Check:
- Maus 1 (die kleinere): keine Ahnung, funktionierte ja recht lange, bis die Knöpfe aufgaben
- Maus 2: so ummara 4 Euro beim roten Riesen, entsprechend war auch die Performance, aber als Knöpfespender allemal tauglich

Befriedigung: Wieder mal extrem hoch, wenn eine bekloppte Idee dann auch noch tatsächlich funktioniert ;-)

So, det wars von der Mausfront sagt euch euer "Mc-Gyver"
